一、竞赛目的

全国大学生电子设计竞赛是全国性的大学生科技竞赛活动，目的在于按照紧密结合教学实际，着重基础、注重前沿的原则，促进电子信息类专业和课程的建设，引导高等学校在教学中注重培养大学生的创新能力、协作精神；加强学生动手能力的培养和工程实践的训练，提高学生针对实际问题进行电子设计、制作的综合能力；吸引、鼓励广大学生踊跃参加课外科技活动，为优秀人才脱颖而出服务社会发展创造条件。

二、竞赛题目及要求

1．竞赛题目分为本科生组题目和高职高专学生组题目。

2．竞赛题目包括“理论设计”和“实际制作”两部分，以电子电路（含模拟和数字电路）设计应用为基础，可以涉及模-数混合电路、单片机、嵌入式系统、DSP、可编程器件、EDA软件的应用。参赛队的个人计算机、移动式存储介质、开发装置或仿真器等不得带入测试现场（实际制作实物中凡需软件编程的芯片必须事先下载脱机工作）。

3．竞赛题目应具有实际意义和应用背景，并考虑到目前教学的基本内容和新技术的应用趋势，对教学内容和课程体系改革和学生今后工作起到一定的引导作用。

4．竞赛题目着重考核参赛学生综合运用基础知识进行理论设计的能力、实践创新和独立工作的基本能力、实验综合技能（制作与调试），并鼓励参赛学生发扬团队协作的人文精神。

5．竞赛题目在难易程度上，既要考虑使参赛学生能在规定时间内完成基本要求，又能使优秀学生有充分发挥与创新的余地。

三、竞赛时间与形式

1．2015年全国大学生电子设计竞赛时间为8月12日（星期三）8：00点至8月15日（星期六）20：00点。竞赛以赛区为单位统一组织报名、竞赛、评审和评奖工作。具体时间节点及相关竞赛工作进度安排请按照《2015年全国大学生电子设计竞赛进度安排》（附件2）进行。

2．学生自愿组合，3人一队，由所在学校于5月20日前统一向赛区竞赛组委会报名。参赛队分本科生组和高职高专学生组，参赛队数由学校自行确定，报名时需填写《2015年全国大学生电子设计竞赛湖北赛区报名表》（附件3）。

3．为鼓励不同类型的高校和不同专业或专业方向的学生都能参加竞赛，全国竞赛专家组根据命题原则，分别为本科生组和高职高专学生组统一编制若干个竞赛题目，供参赛学生选用。

4.2015年全国大学生电子设计竞赛期间，湖北赛区竞赛活动将由德州仪器半导体技术（上海）有限公司（以下简称TI公司）冠名赞助，省赛名称：2015年全国大学生电子设计竞赛湖北赛区TI杯。

5.竞赛所需场地及仪器设备、元器件或材料原则上由参赛学校提供。鼓励参赛队在参赛作品中使用TI公司的高性能模拟器件、单片机MSP430, Cortex M3和C2000等器件。其中，TI模拟器件包括：数据转换芯片、放大器、电源管理芯片、接口芯片、模拟开关、射频芯片与射频元件、传感器、时钟电路、比较器等。

2015年电子竞赛训练安排

第一阶段：7月4日-10日

训练内容（硬件）控制类：（一周每人2题可选）

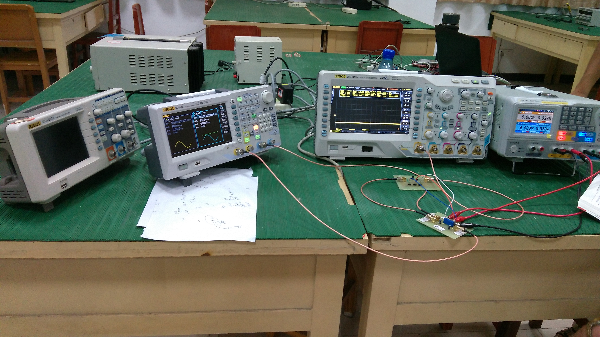

一：焊接训练，及仪器仪表使用

1、拆板练习（目的：学会使用焊接器材，认识元件，学会三用表测量，积累归类元件器材）每人两块焊接板，拆光上面的元件）

2、焊接题目：电路自己设计，元件电路板自己焊接。

（1）  制作一个将12V交流电源转换成5V直流电路，要求纹波系数平滑（示波器测量为直线）。

（2）  制作一个将5V直流电源转换成3.5V直流电路。

（3）  制作一个音频放大电路，要求将MIC或耳机音频放大后再扬声器中播放出来。（可参考LM386）

（4）  制作一个延时电路，要求产生一个方波，并点亮一个LED灯，要求闪烁频率可调。（可选用555电子芯片）

（5）  制作一个二进制译码电路，通过拨码开关，完成一路LED数字（共阴极）显示

二：电路图绘制（2天）7月11日-12日

双面板PCB、

贴片PCB布线设计

三：数/模电：参考知识点训练5天；7月13日-17日（阅读，讲座）

1、 小信号放大器：三极管放大电路：可编程放大或衰减；

运算放大器：差分放大器、跟随器、运算器、电压/电流变送器

重点：高速、宽带、低噪、高输入阻抗、高共模抑制比的运算放大电路设计或选择。

LM324的放大处理电路，TI的专用芯片，比较器

LM386音频放大电路, MIC语音放大，ISD1420语音放大

2、滤波器、带宽处理：重点是低通、高通、带通、调谐滤波器如何设计。

振荡器：  PLL频率合成，DDS频率合成。

3、传感器：常用温度传感器18B20、AD590、

     光电传感器：红外对管脉冲测量，

光电阻对光感应方向测量、

光电池对光强弱的测量。

压力传感器：压电效应、做出电子秤。

电压/频率变换器的应用：AD650电路(VF)、

频率/电压变换器的应用：LM331电路(FV)

角度传感器：

4、无线模块应用：无线收发模块的应用：NRF24L01等模块应用(数传)。

    GSM收发模块的应用:C35i等短信收发

5、AM,FSK调制解调。

6、单片机/EDA/STM32

MCS-51单片机：显示与接口；

MS430单片机：显示与接口电路；

STM32红牛板应用：显示与接口电路；

程序模块化的设计：发射/接收、小键盘扫描、各类驱动、定时、中断、串口；

7、模拟通道接口通信芯片应用：

串行口：RS-232，LM-485接口及其和TTL电平转换电路

并行口应用：点阵显示屏，打印机应用，串转并，并转串(芯片)电路并行口驱动电路，驱动器；

8、数/模A/D、D/A转换：例如ACD0809，DAC0832，TI多位AD芯片，

串行口A/D,D/A芯片的使用。

外围器件及典型电路：

半导体存储器：RAM存取访问6116,6264 ,串行口EEPROM,24C02/04/16

数据总线：锁存器74LS373、74LS273、缓冲器、译码器；

常用可编程接口芯片：可编程并行接口8255 8155,8279、定时/计数；

键盘与接口电路：4位LED，LCD12864，LCD12232，4X4矩阵键盘.

EDA：基本软件模块：计数、锁存、分频、显示、状态机、运算等模块；

电路设计：下载电路、配制电路、译码、A/D、D/A、显示、驱动；

四：单片机应用课题及软件设计：（13天每人做2-3题，做完计分考核）

               课程设计实验板应用------7月18日-31日,

8月1日部分同学留下参与竞赛团队做辅助性工作。其他同学可以放假回家。

1、电子钟设计（LED显示）、(LCD显示)

知识点：定时器，中断应用，键盘，显示

2、简易计算器设计：（LED显示）、(附加LCD串行口多行内容显示)

  知识点：键盘，显示，软件编程

3、温度控制设计：

知识点：温度传感器18B20，和LED应用，要求可以调整温度上下线有蜂鸣器报警，有继电器控制

4、语言播报系统设计：

知识点：ISD1420芯片，光电对管计数应用，按键功能选择

5、   单片机0-5v电压检测器：

知识点：A/D转换ADC0809应用,或VF应用，要有显示，扩展：能否扩大量程10倍，能否测到mv级别，换高精度转换器。

6、阳光跟踪器：

知识点：光感应元件的应用，驱动电路，步进电机、直流电机应用，

8、   单片机之间/单片机与PC机间通信：

直接串行口通信：掌握波特率，串行口接收发送功能

RS-232往PC机串口通信：掌握MAX232电路，已经上位PC机收发软件

LM485远距离通信：掌握LM485电路。

利用无线模块通信：

利用GMS模块通信:C35i，PDU格式

9、单片机产生锯齿波电路：DAC0832应用，要求0-5V变换

10、单片机存储器扩展应用：串行口I²C芯片24C02/16,并行口8KRAM-6264：

11、单片机日历时钟芯片应用：

并行口DS12887，串行口SLM1302实时时钟，显示电路,按键修改电路

12、单片机用微型打印机应用：打印字符/曲线/汉字实验

13、超声波测距：显示距离，或说出距离

14、单片机角度平衡度测量控制：角度传感器，陀螺仪，显示俯仰角

15、单片机的PWM控制器直流电机转速

五：控制类大赛课题训练课题（以12级为主）

小车：寻迹、避障、平衡、声音引导

点滴吊瓶

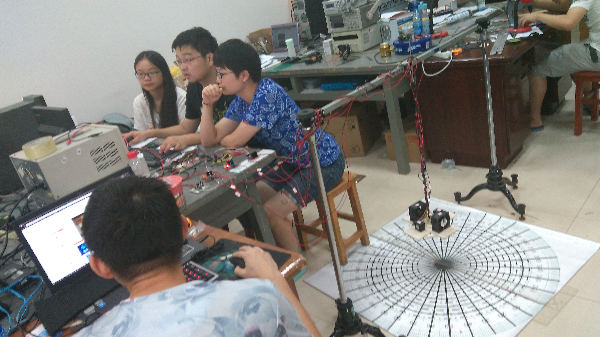

悬挂画圆

基于自由摆的平板控制系统

帆板控制系统

温度自动控制系统

点光源跟踪

      秋千单摆、倒立摆、四旋翼飞行器
